適用范圍

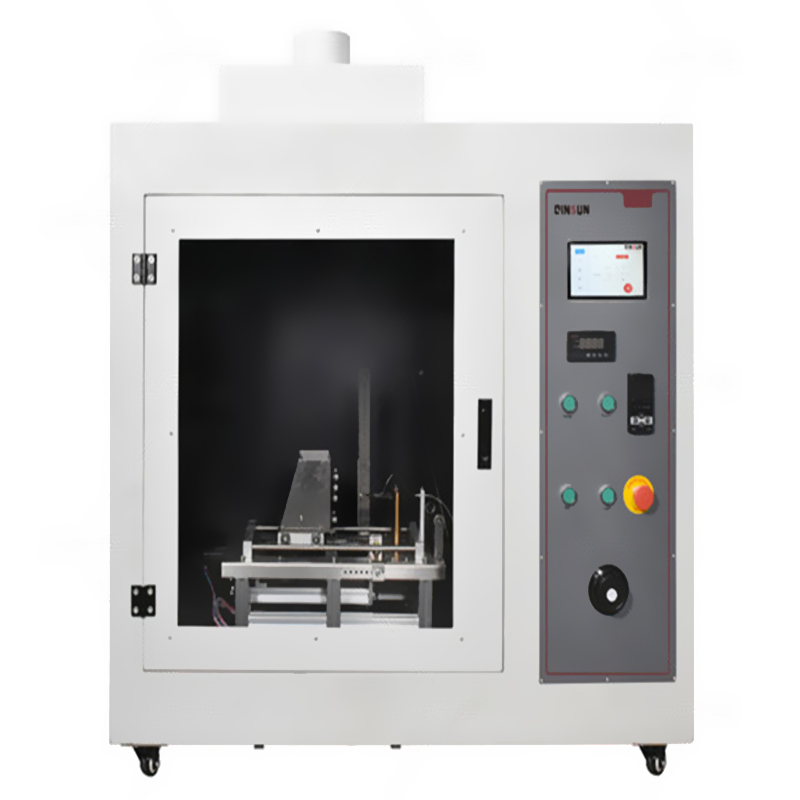

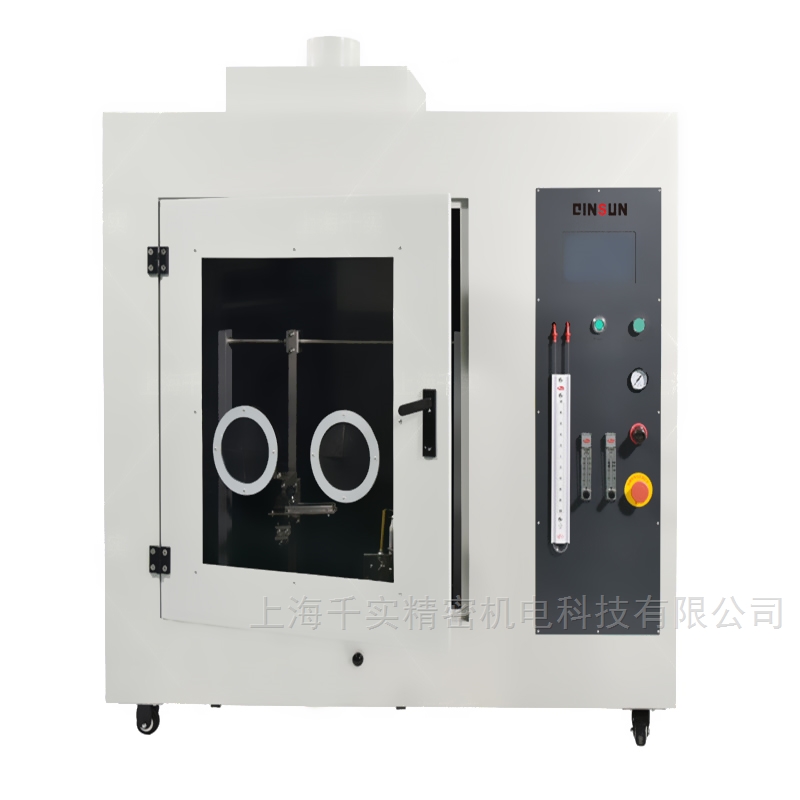

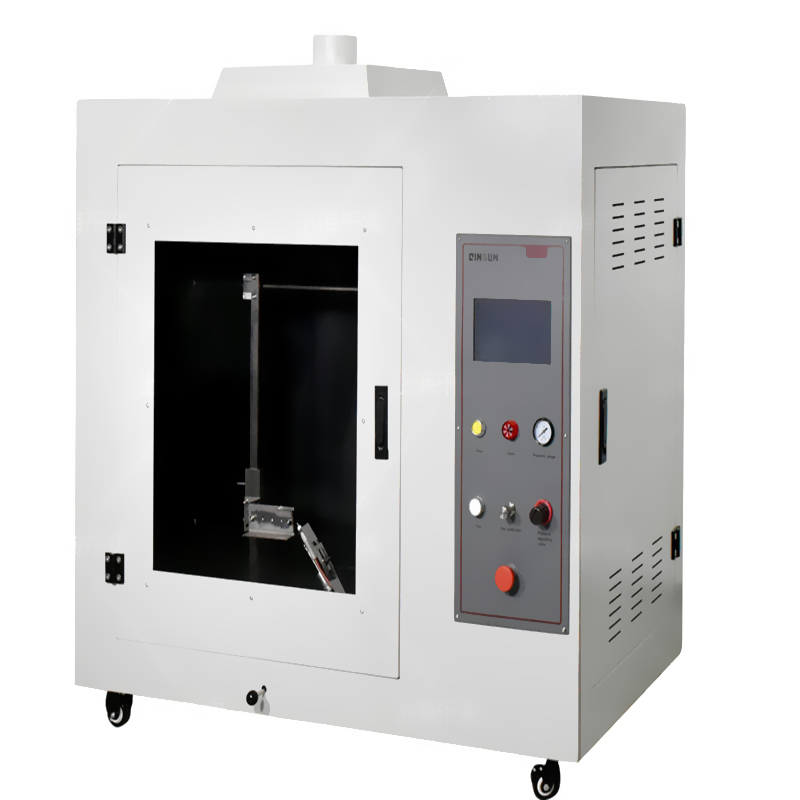

水平垂直燃燒測試機用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。適用于塑料和非金屬材料試樣處于50W火焰條件下，水平或垂直方向燃燒性能的試驗室測定方法。

適用標準

設計標準：GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）

GBT10707-2008《橡膠燃燒性能的測定 》方法B（即GB-T13488《橡膠燃燒性能測定—垂直燃燒法》）

適用標準：

ANSI/UL94

GJB360B-2009 電子及電氣元件試驗方法

GB/T5169.16-2008

IEC60950-1

產品功能特點

1.水平垂直燃燒測試機可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣

3.啟動時可選擇是否自動點火
4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃氣、計時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
5.計時按鈕配合PLC自動記錄儲存燃燒耗時間

6.試驗時間系統自動記錄，并生成試驗結果

相關相關技術參數

1. 環境溫度：室溫～40℃； 相對濕度：≤75％；

2. 供電電壓和功率：220V±10％       50HZ     功率150W

3. 水平與垂直燃燒測試程序在觸摸屏上可切換，試驗結果可存儲在觸摸屏內，試驗結果可查詢；

4. 本生燈自動點火，自動計時，點火時間任意設定（可在觸摸屏上預設）

5. 本生燈內徑9.5mm±0.5mm

6. 本生燈啟動前可選擇是否自動點火

7. 施加火焰完畢本生燈自動退回，本生燈退回是可選擇是否關閉燃氣

8. 氣源：液化石油氣（仲裁時加工業甲烷氣）；注：氣源和鏈接頭用戶自備

9. 鋼板靜電噴箱體

10. 大于0.5立方米（支持非標定做0.75m3、1m3大小及不銹鋼材質箱體）

11. 儀器重量約：100kg

12. 工作電源 ：  220V  AC  50HZ

13. 計時范圍：0~999.9s 記時精度：10s±0.2s　30s±0.2s；

14. 施焰時間 ：  0～999.9S（可調，可在觸摸屏上預設）

15. 余焰時間 ：  0～999.9S

16. 余灼時間 ：  0～999.9S

17. 線性燃燒速率（V）PLC自動計算，觸摸屏顯示并保存

18. 燃燒角度 ：  0°、20°、45°可選擇

19. 火焰高度 ：  20mm ~ 130mm   可調

20. 火焰溫度：（100-1000）℃可調

21. 氣體流量 ： 0ml/min-1000ml/min可調

22. 燃 燒 燈 ：  燈管內徑9.5±0.3mm,長度：100mm±10mm

23. 時間裝置 ：  能精確到0．1S

24. 位置調節 ：  樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大

25.火焰校準裝置：（選配）

a. 溫度測試范圍：0~1000℃

b. 火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在44s±2s之內

c. Φ0.5mm（K型）鎳鉻/鎳鋁絲熱電偶，對地絕緣

d. 傳熱銅塊：Ф5.5mm，質量為1.76g±0.01g

26.燃氣報警系統（選配）

27.外型尺寸:寬1160mm×深600mm×高1310（含腳）mm

28.燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux

29.頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣
